保险丝可以在产品电路出现故障时迅速熔断并断开电路，以保护产品和电路在电路发生故障时免受损坏。但如果保险丝老化，很多人担心，如果电路出现故障，无法及时断开，该怎么办？下面就来教大家如何辨别保险丝是否老化，以及保险丝老化带来的危害。

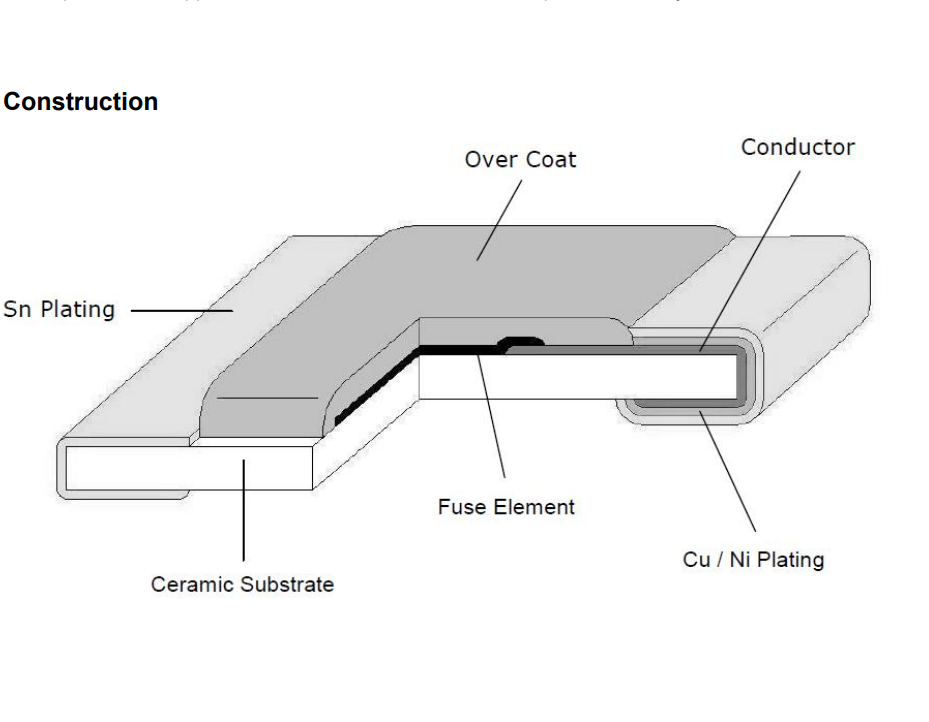

UL标准将其上限设定为75℃。由于保险丝的熔体对室温敏感，在一定的高温下，其熔点和阻抗会长期发生一定的变化，从而影响保险丝的准确性。这就是我们常说的保险丝老化。
保险丝老化的原因：
1、环境温度过高
当普通保险丝座的温度约为160℃（150-170℃）时，锡开始扩散到金属丝中；熔体开始发生严重氧化的温度约为200℃（175-225℃）。随着保险丝从外到内氧化、多次扩散并经历热应力疲劳，保险丝的寿命将逐渐缩短。因此，建议延迟保险丝座在150℃以上不要长时间工作，正常工作时即使在175-225℃以上，保险丝座也不能长时间工作。
2、脉冲电流
脉冲的冲击可以产生热循环，导致熔断器的扩散、氧化、热应力和加速。保险丝座将随着脉冲能量和频率的增加而逐渐老化。保险丝座的抗冲击寿命取决于脉冲的I2t与保险丝本身的I2t的百分比。通常情况下，它应该小于20%，这样保险丝才能承受超过100000次的冲击。
3、接触电阻
与保险丝座接触的夹具，以及连接导线的长度和横截面积。保险丝座和夹子之间的接触电阻很高，这对其使用寿命不利。根据UL标准，测试期间保险丝与夹具之间的接触电阻小于3mΩ。当接触电阻高时，管夹不会散热，而是产生热量并将其传递给保险丝。
保险丝老化后会有哪些危害？
保险丝老化后，电路的正常工作有时会导致保险丝熔断，从而容易断开电路，无法正常用电。如果自恢复保险丝老化，自恢复的自动恢复将需要更长的时间，或者在电路故障后无法恢复。
日常生活中的许多电气和电子设备都配有保险丝，以便在电路出现故障时断开电路。这不仅是为了保护用电设备，也是为了确保用电时的人身安全。因此，有必要定期检查家中的电气设备、电源电路和保险丝，以防止发生许多不利灾害。
如何判断保险丝是否老化或者氧化？
在选择保险丝时，如何识别保险丝是否是当年生产的，是否因储存时间过久而被氧化？了解保险丝是否老化或氧化的最佳方法通常是通过实验测试。IEC标准中的耐久性测试方法是在常温下使用直流电源测试保险丝，如下所示：
1、额定电流直到温度稳定下测电压降。
2、1.2倍额定电流1h 切断电流15min，循环100次。
3、通电1.5In 1h 测电压降。
试验前后的电压降不应超过10%，标识仍应清晰可辨。端盖焊点不出现任何劣变。满足这些要求证明保险丝的质量是合格的，因此不必担心其使用寿命，可以正常使用。
